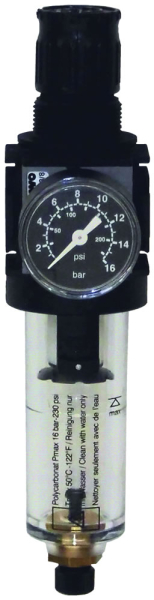

Filterdruckregler, variobloc, BG II, G1/2, 16 bar, 0,5-16 bar
Kunststoffbehälter, halbautomatisches Ablassventil, mit Manometer, 96
| |
BG I |
BG II |
| Anschlussgewinde |
G1/4 |
G3/8 |
G1/2 |
G3/4 |
G1** |
| Nenndurchfluss (Nl/min)* |
2000 |
3000 |
5500 |
6500 |
6500 |
| Filter-Porenweite |
40μm (optional: 5μm) |
| Max. Betriebsdruck (p1) |
16bar ( 20bar mit Metallbehälter / 12bar mit automat. Einbauablassventil) |
| Sekundärdruck (p2) max. |
10bar (optional: 6, 16bar) |
| Umgebungstemperatur max. |
50°C / 80°C mit Metallbehälter |
| Kondensatvolumen |
25cm³ |
85cm³ |
| Kondensatentleerung |
manuell (opt.: halbautomatisch, automatisch) |
| Material |
- Gehäuse: Zinkdruckguss |
| |
- Dichtungen: NBR |
| |
- Behälter: Polycarbonat |
| Gewicht (g) (ohne Manometer) |
460 |
1150 |
1150 |
1610 |
* gemessen bei 10bar Vordruck (p1), 6bar Sekundärdruck (p2) und Druckabfall Δp = 1bar nach ISO6953
** Ein- u. Ausgang nur mit Gewinde-Anschlussplatten-Set G1 (inklusive) |
